标题】精准计时，稳定可靠：揭秘高精度5MHz温补晶振TCXO，如何成为严苛应用的稳定基石？

【导语】
在精密仪器、同步通信与高精度测量的世界里，频率的稳定就是一切的起点。深圳市亿晶振业电子为您深度解析5MHz高精度温补晶振（TCXO）——这颗常被称作系统“心脏”的关键元件，如何以±0.1ppm至±0.5ppm的卓越稳定性，守护每一次信号的发生与传递。

一、为什么它是系统的“心脏”？

温补晶振的核心使命，是通过内置温度补偿电路，主动抵消环境温度变化导致的频率漂移。这意味着无论设备处于严寒或高温工况，其输出频率始终保持高度稳定，为系统提供可靠的时间基准与频率标尺。

二、严苛领域的核心应用

这款5MHz高精度TCXO因其出色的稳定性，被广泛用于对频率、时间要求极高的场合，例如：

•       仪器频标：作为频率标准源

•       时间标准：用于时间同步系统

•       频率校准：校准仪器、测试设备

•       现场设备：如远程核相仪、电缆识别仪等

产品核心优势

·高精度与稳定性：温补晶振（TCXO）通过温度补偿，确保在宽温范围内输出频率高度稳定，满足精密仪器对时序的严苛要求。

·广泛的应用兼容性：专为需要可靠频率基准的仪器仪表设计，是提升设备性能与可靠性的关键元件。

产品规格详情

1. 型号与封装

·型号：高精度TCXO 5MHz温补晶振（四脚型）

·可选封装：

oDIP14 (20.8mm × 12.8mm)

oDIP08 (12.8mm × 12.8mm)

2. 外观与电气特性

·外壳选项：镀金外壳/ 常规外壳，适应不同环境与焊接工艺需求。

·输出波形：有两种，分别是方波和正弦波其中大部分的客户用方波

o波形特点：方波直流电压约为电源电压的50%（例如：3.3V供电时，直流电压约1.65V，可用万用表测量验证）。

o正弦波特点:幅值一般大于1V/50欧

·工作电压：常用 3.3V 或 5V 可选。

3. 频率微调方式（选购时请明确需求）

·机械微调：

o调节范围：±5PPM

o特点：封装表面设有微调孔，需使用专业工具配合测试仪器进行校准。

·电压微调（压控功能）：

o调节范围：±5PPM

o特点：通过施加调谐电压实现频率微调。

·固定不可调：

o出厂后频率不可调整，适用于无需现场校准的应用。

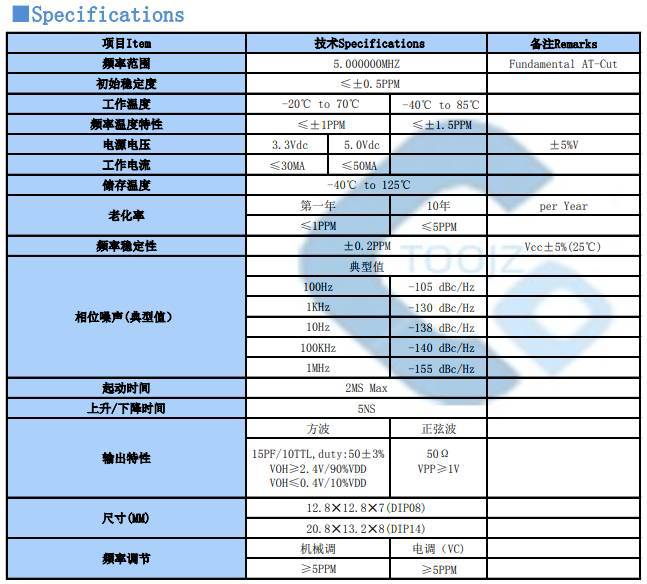

温补晶振TCXO5MHZ参数表

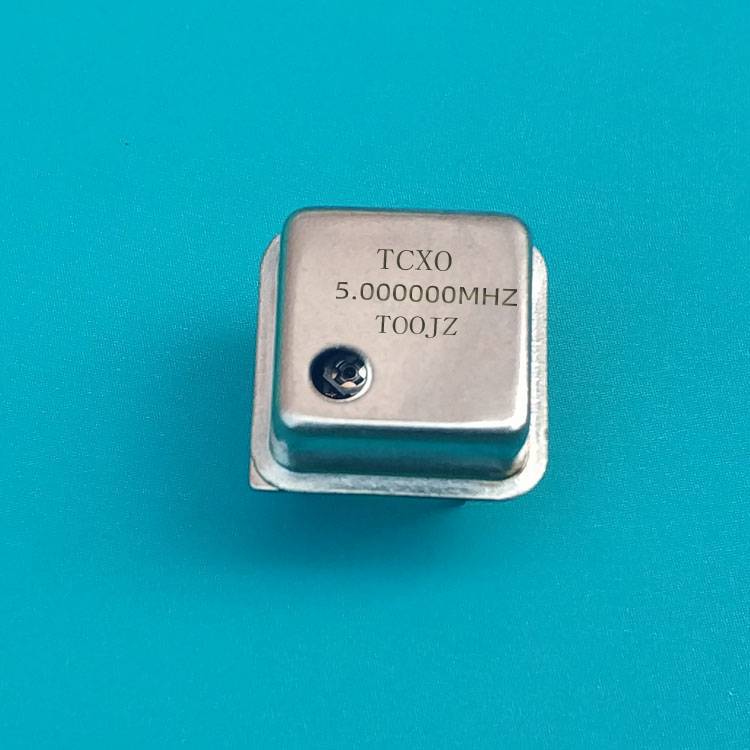

全尺寸封装（DIP14）：四个直插脚，尺寸为20.8*12.8MM,预留有可机械微调孔

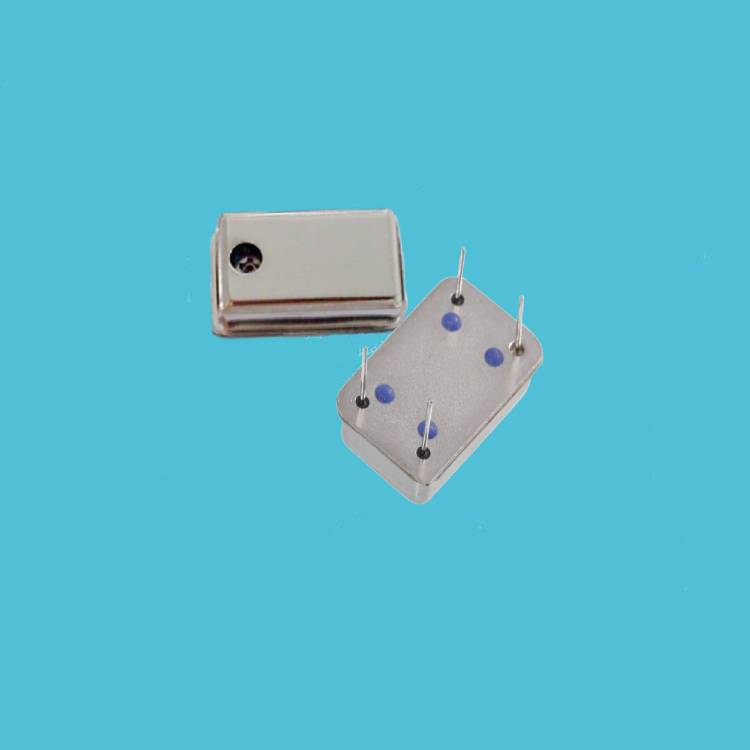

全尺寸封装（DIP14）底视图：四个直插脚，尺寸为20.8*12.8MM,预留有可机械微调孔

全尺寸封装（DIP14）：镀金外壳，四个直插脚，尺寸为20.8*12.8MM,预留有可机械微调孔

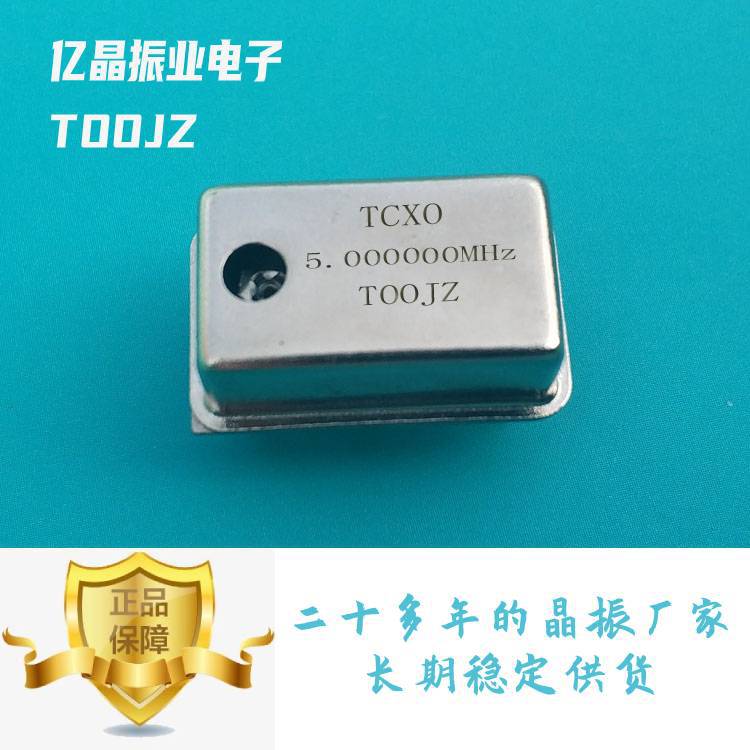

半尺寸封装（DIP08）：四个直插脚，尺寸为12.8*12.8MM,预留有可机械微调孔

半尺寸（DIP08）:四个直插脚，尺寸为12.8*12.8MM,无微调孔

全尺寸封装（DIP14）：四个直插脚，尺寸为20.8*12.8MM,无微调孔

方波示列图

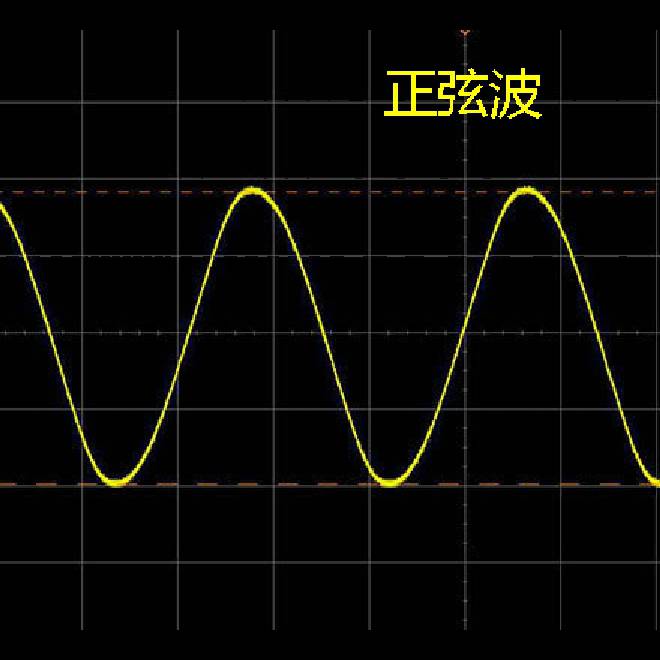

正弦波示列图

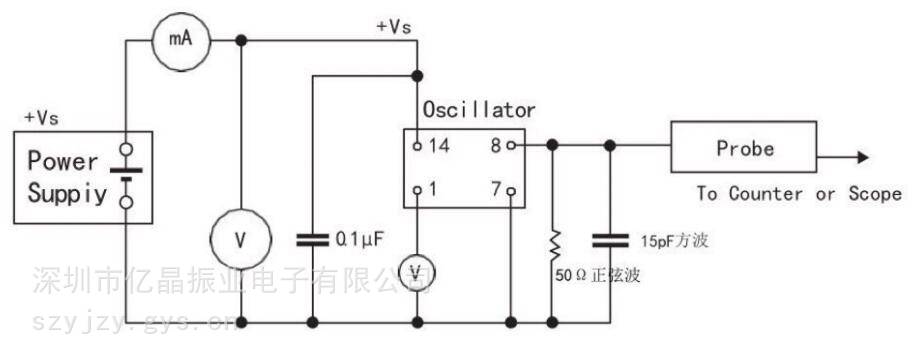

测试示意图

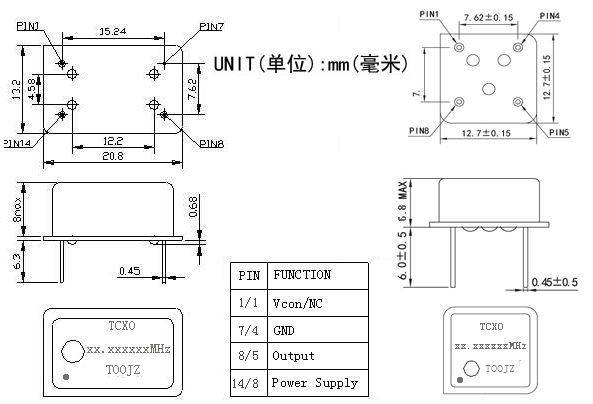

封装尺寸图







五、结语

在精度决定价值的领域，一颗可靠的温补晶振，就是系统长期稳定运行的无声守护者。深圳市亿晶振业电子致力于为客户提供高稳定、高可靠的频率元件，助力您的产品在严苛环境中依旧表现卓越。

如需选型支持、规格书或样品测试，欢迎随时联系我们！
