说说直插型四个脚有源温补晶振TCXO的引脚
说说直插型四个脚有源温补晶振TCXO的引脚
温补晶振是温补晶体振荡器的简称，英文缩写符号为TCXO，温补晶振的优点在于其高精度、频率稳定性、灵活性和广泛的适用性。这些特点使得TCXO成为许多高端电子设备中不可或缺的组件。TCXO能够实现较高的频率精度，常温下可以达到±0.1ppm。被广泛应用于无线通信、卫星导航系统、网络设备和同步系统，仪器频标，时间标准，频率标准，单片机，高端影音设备等领域。
直插型四个脚温补晶振通常的用法与常规四脚直插有源晶振一至：一脚悬空，二脚接地，三脚接输出，四脚接电压。具体说明如下：

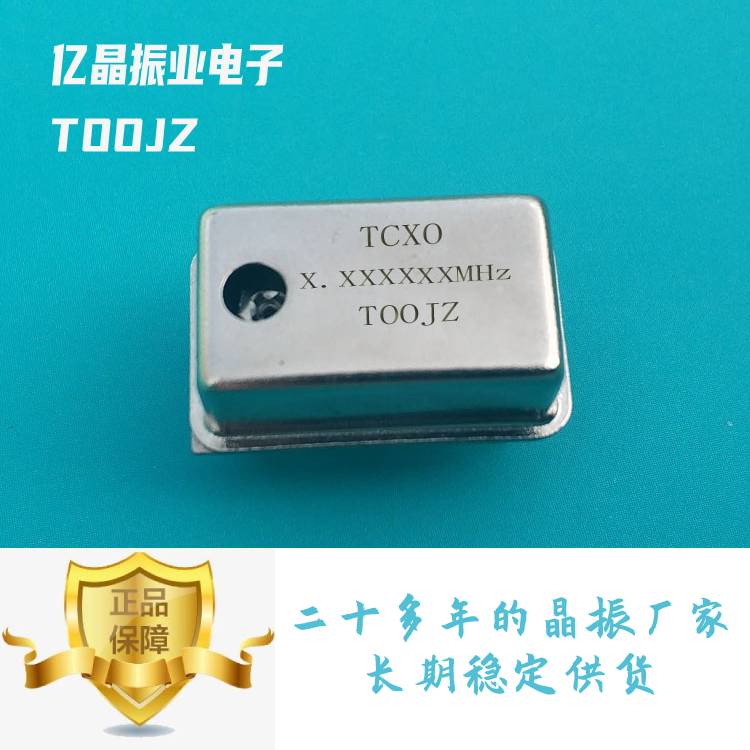

上图左所示，DIP14长方形封装（20.8*13.2）脚间距在（15.24*7.62），我们先找到第一脚，第一脚都是直角，常规是悬空，无需接线，当这颗晶振是带压控的则需要接电调，二脚就是以上图标注的7接地，三脚就是以上图标注的8输出，四脚就是以上图标注的14电压，图片上部分引脚展示图是晶振面贴台面脚向上的，所以顺时针是1,7,8,14,（对应1,2,3,4，），图片下半部分有印字字样的是晶振脚向下面向上正放于台面上的，所以顺时针是1,14,8,7（对应1,4,3,2，）逆时钟就是1,7,8,14,（对应1,2,3,4）

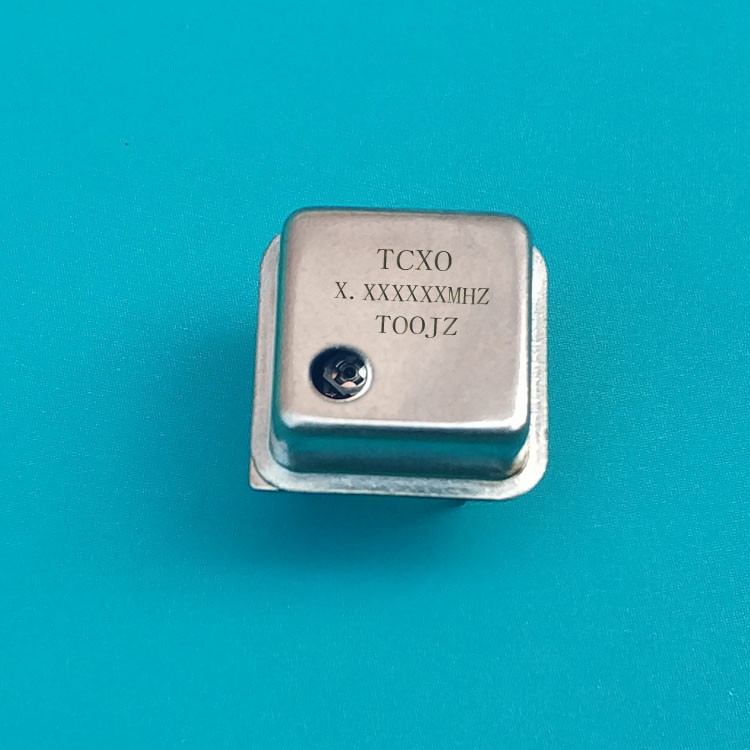

以上图右所示，DIP08正方形封装（12.8*12.8）脚间距在（7.62*7.62），我们先找到第一脚，第一脚都是直角，常规是悬空，无需接线，当这颗晶振是带压控的则需要接电调，二脚就是以上图标注的4接地，三脚就是以上图标注的5输出，四脚就是以上图标注的8电压，图片上部分引脚展示图是晶振面贴台面脚向上的，所以顺时针是1,4,5,8,（对应1,2,3,4，），图片下半部分有印字字样的是晶振脚向下面向上正放于台面上的，所以顺时针是1,8,5,4（对应1,4,3,2，）逆时钟就是1,4,5,8,（对应1,2,3,4）
